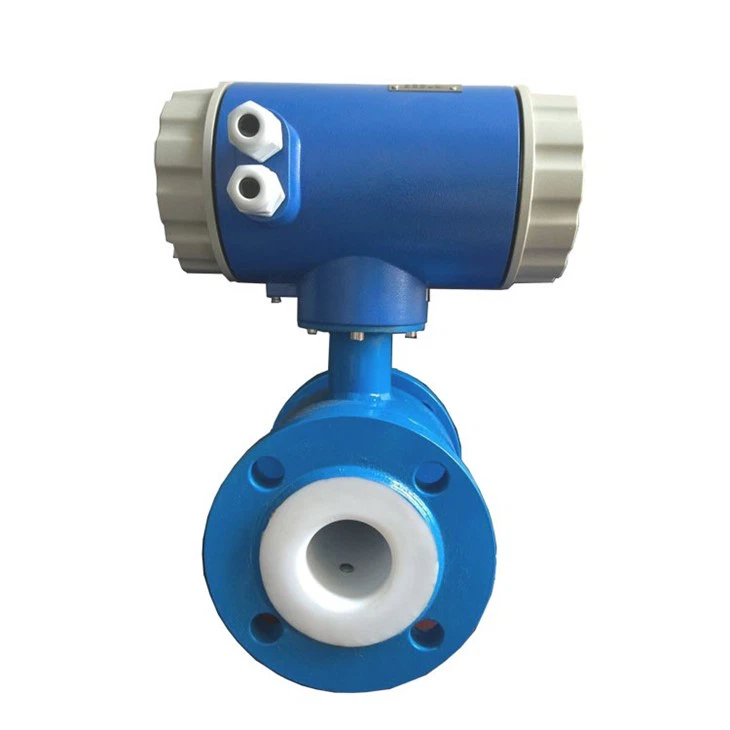

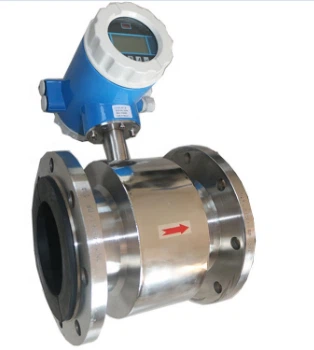

transmițător debitmetru magnetic

1. Principiul de funcționare:

Transmițătorul debitmetrului electromagnetic este un debitmetru care utilizează principiul inducției electromagnetice pentru a măsura și a monitoriza cu precizie debitul de lichid conductiv în conducte. Este alcătuit dintr-un senzor format din doi electromagneți care generează un câmp magnetic perpendicular pe direcția de curgere și un fluid conductor trecut prin acesta.

Când fluidul curge prin câmpul magnetic, acesta taie liniile câmpului magnetic și generează o tensiune proporțională cu debitul fluidului. Senzorul transformă apoi această tensiune într-un semnal care este trimis către convertor.

Un transmițător conectat la senzor amplifică semnalul și îl transformă într-o ieșire liniară proporțională cu debitul.
Acest tip de debitmetru este foarte precis și fiabil și este potrivit pentru o varietate de lichide, inclusiv acizi, alcalii și șlamuri, ape uzate și ape uzate. De asemenea, nu este afectat de modificările densității fluidului, vâscozității și temperaturii.

În general, acest debitmetru este instrumentul de alegere pentru toate industriile care necesită măsurarea și monitorizarea precisă a debitului de lichid. Joacă un rol foarte important în asigurarea controlului eficient al procesului, prevenirea scurgerilor și reducerea deșeurilor.

Debitmetrele magnetice sunt ideale pentru măsurarea debitului de lichide conductoare precum: apă, băuturi, bere, lapte, acizi, alcalii, ape uzate de canalizare, șlamuri de celuloză și electroliți. Contorul este mai precis decât alte debitmetre și produce un semnal independent de presiune, densitate, vâscozitate și temperatură. Unitatea este, de asemenea, ușor de instalat, operat și întreținut, oferind ani de citiri de debit fiabile și precise.

2.Performanța principală a tehnologiei:

*Diametru nominal (mm)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000

* Precizie
±0.2%,±0.5%

* Domeniul de măsurare (viteza)
0.01 m/s至15m/s

*Conductibilitatea mediului măsurat
Mai mult de 20μs/cm

*Presiune nominală (Mpa)
Presiunea nominală a senzorilor(Aceasta este presiunea standard, poate fi extinsă, vă rugăm să contactați reprezentantul nostru de vânzări)

3. Tabelul de selecție a căptușelii este următorul:

4. Tabelul de selecție a electrozilor este următorul:

5. Structura internă a senzorului:

Senzorul transmițătorului debitmetrului magnetic este compus în principal dintr-un tub de măsurare, un sistem de excitare, un electrod, o carcasă și o cutie de joncțiune.

Tub de măsurare: tubul de măsurare este situat în centrul senzorului și fluidul curge prin el. Este sudat prin țevi și flanșe din oțel inoxidabil rezistent la acizi, cu o căptușeală izolatoare în interior.

Sistem de excitare: compus în principal din bobină de excitare și jug magnetic, care generează câmp magnetic de lucru.

Electrod: Un semnal de curgere va fi generat după ce electrodul intră în contact cu mediul de măsurat, deci este important să selectați un material adecvat pentru electrod. Alegerea electrodului este determinată în funcție de performanța mediului de măsurat.

Shell: joacă rolul de sprijin, protecție și etanșare. Cutia de borne: Situată deasupra senzorului, blocul de borne intern conectează senzorul la convertor. Nivelurile de protecție pot fi împărțite în: IP65, IP67, IP68

6.Bobina internă:

Henan Junyuan Automation Equipment Co., Ltd. folosește toate firele de cupru în interiorul corpului contorului, astfel încât contorul să funcționeze mai stabil și să poată asigura o precizie ridicată și o durată lungă de viață chiar și după o utilizare pe termen lung. Bobina este așa cum se arată mai jos:

7. Produsele noastre:

⑴În funcție de material: oțel carbon, SS304, SS316

⑵Metode de conectare: clemă, filet, flanșă

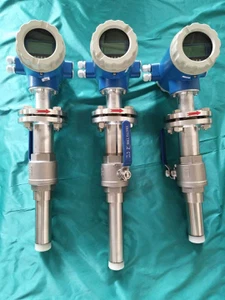

⑶În funcție de tip: tip integrat, tip split, tip plug-in

8. Diagrama de instalare la fața locului:

9. Calibrarea debitmetrului:

Toate debitmetrele noastre sunt supuse unei calibrari de {{{0}}punct de calibrare înainte de a părăsi fabrica pentru a asigura o precizie de 0,5%, care poate ajunge la maximum 0,2% și o rată de calificare din fabrică de 100% .

10. Întrebări frecvente:

1. Î: Putem fi un agent pentru produsele dvs. de debitmetru?

R: Desigur, dar trebuie să știm din ce țară ești? În ce oraș, dacă nu avem niciun agent în țara sau orașul tău, poți deveni agentul nostru.

2. Î: Sunt produsele dumneavoastră foarte precise? Precizia este de 0,2%?

A: Da. Precizia produselor noastre poate ajunge până la {{0}},2%, iar acuratețea normală este de 0,5%. Dacă precizia este de 0,2%, atunci diametrul conductei trebuie să fie sub DN300,

3. Î: Pot obține mostre? Care este MOQ-ul tău în PCS?

R: Da, MOQ-ul nostru este de 1 buc.

4. Î: Ce metode de plată acceptați?

R: Acceptăm: plată TT, plată online cu card de credit, plată Western Union, plată transfrontalieră RMB, plată LC.

5. Î: Cât este timpul de livrare?

R: Timpul nostru de producție estimat pentru 50 de bucăți este de 4 zile lucrătoare. Dacă sunt mai multe, vă rugăm să contactați agentul nostru de vânzări și ea vă va oferi timpul specific de producție. Am cooperat cu expeditorii internaționali de marfă de mulți ani. Determinați metoda de expediere și timpul de expediere în funcție de cantitatea achiziționată.

Dacă aveți mai multe întrebări, vă rugăm să ne contactați. Toți colegii din Henan Junyuan Automation Equipment Co., Ltd. salută întrebările dumneavoastră! ! !
