Debitmetrul cu turbină și debitmetrul electromagnetic sunt ambele debitmetre de lichid care sunt adesea folosite în controlul automatizării industriale. Deci, care este diferența dintre cele două? Următorul debitmetru Junyuan vă va prezenta:
1. Diferența de principiu de funcționare:
Schema schematică a debitmetrului turbinei
Principiuldebitmetru cu turbinăeste prezentat în figura de mai sus. O turbină este instalată în centrul țevii cu flanșă, iar ambele capete sunt susținute de rulmenți. Pe măsură ce fluidul trece prin țeavă, acesta lovește paletele turbinei, determinând rotirea turbinei. Viteza unghiulară de rotație a turbinei este proporțională cu debitul fluidului, iar debitul fluidului conduce turbina să se rotească, tăind liniile câmpului magnetic generate de oțelul cu magnet permanent din carcasă, ducând la modificări ale fluxului magnetic. Bobina de detectare trimite semnalul de schimbare periodică a fluxului magnetic detectat către preamplificator pentru amplificare, generează un semnal de impuls proporțional cu debitul și obține valoarea debitului prin funcționarea circuitului.
Schema schematică a debitmetrului electromagnetic

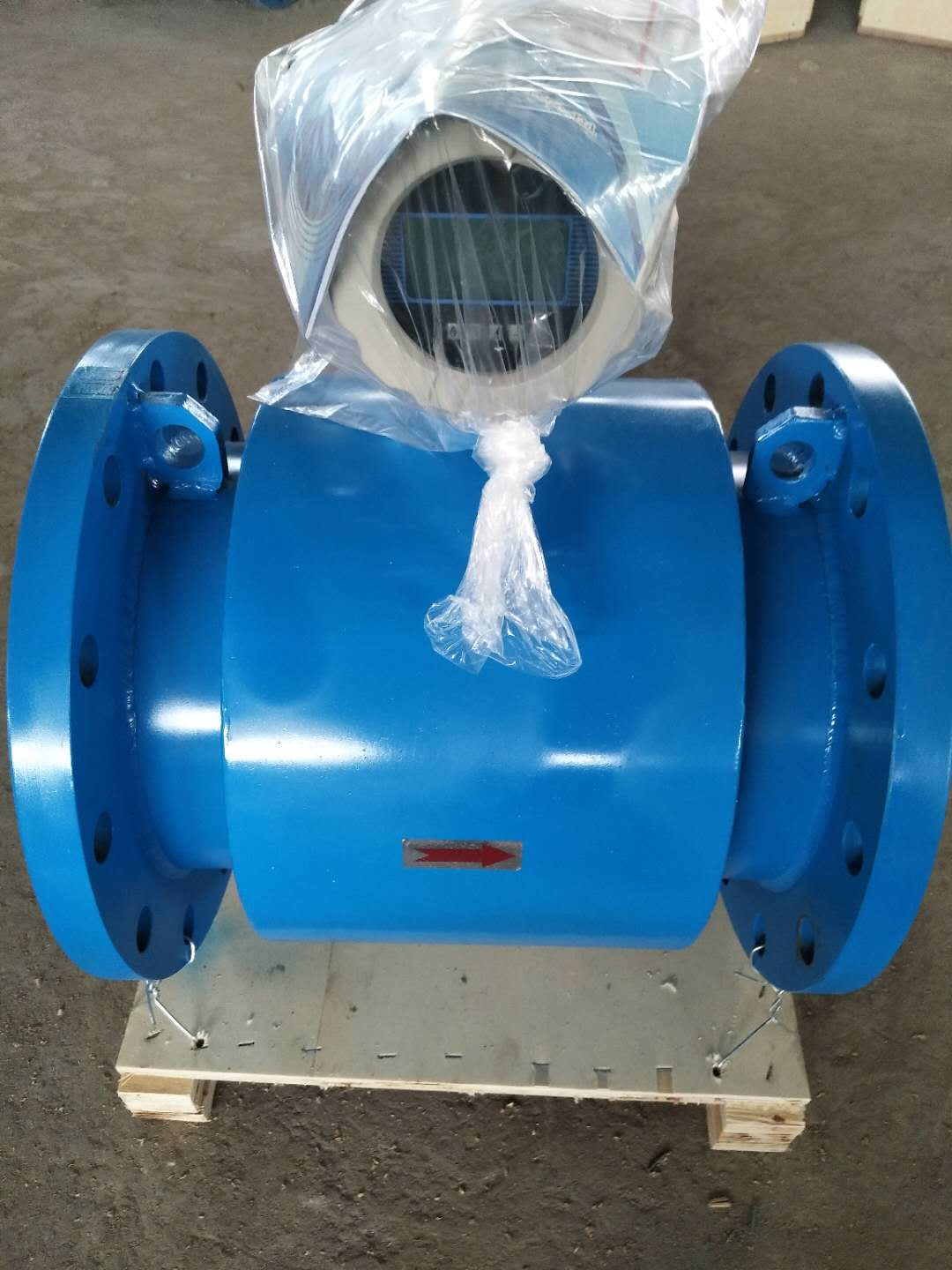

Principiul de lucru aldebitmetru electromagneticeste proiectat pe baza legii lui Faraday a inducției electromagnetice. Pe peretele tubului sunt instalate o pereche de electrozi de detectare, unde axa tubului de măsurare și liniile câmpului magnetic ale câmpului magnetic sunt perpendiculare între ele. Când lichidul conductiv se mișcă de-a lungul tubului de măsurare în câmpul magnetic alternativ și liniile câmpului magnetic se deplasează într-o direcție verticală, lichidul conductiv taie liniile câmpului magnetic pentru a genera un potențial indus, care este determinat de doi electrozi de detecție pe tubul de măsurare. detecta.
2. Domeniu de aplicare diferit
De cânddebitmetru cu turbinăeste echipat cu o turbină în centrul conductei, nu este potrivit pentru măsurarea fluidelor cu impurități sau corozivitate. În caz contrar, debitmetrul cu turbină nu va funcționa corespunzător din cauza adsorbției/încurcării impurităților sau a coroziunii, care va afecta durata de viață.
Obiectuldebitmetru electromagneticpentru a măsura mediul trebuie să fie conductiv, deoarece debitmetrul electromagnetic poate fi căptușit (cauciuc, PTFE etc.) și este potrivit și pentru măsurarea fluidelor corozive.
În concluzie, cele două debitmetre au propriile avantaje și dezavantaje, deci cum ar trebui să aleagă consumatorii? Dacă nu aveți cerințe mari pentru precizie ridicată și doriți un preț accesibil, puteți lua în considerare un debitmetru cu turbină. Este de remarcat faptul că diametrul conductei aplicabil al unui debitmetru cu turbină este în general sub DN200 și poate fi personalizat special de producător dacă este mai mare de DN200. Cerințe de înaltă performanță, puteți alege debitmetru electromagnetic.
