1. Clasificare și caracteristici
※Senzorul debitmetrului cu ultrasunete folosește metoda-diferenței de timp pentru măsurare. Poate fi configurat cu diferite tipuri de senzori: clema-on, insertion și inline. În prezent, tipurile de cleme-pentru și de inserare sunt cele mai utilizate.
※ Tipurile principale de unități sunt portabile și fixe. Tipul portabil este alimentat cu baterie-și vine cu o cutie de transport din aliaj de aluminiu. Este utilizat în principal pentru măsurarea temporară a debitului de lichid în țevi, permițând verificarea funcționării debitmetrelor existente pe țeavă sau evaluarea debitului de lichid în țeavă și poate fi utilizat pentru detectarea scurgerilor etc.
※Tipul fix este alimentat la 24VDC și 85-265VAC. Dacă este necesară doar măsurarea debitului, aceasta este configurată cu o pereche de senzori de debit. Dacă este necesară și măsurarea temperaturii, este necesară o pereche suplimentară de senzori de temperatură. Modelele precum TUF2000B și TUF2000S pot fi echipate cu o funcție de card SD pentru stocarea și exportul datelor de măsurare.
※Următorul este un debitmetru cu ultrasunete de tip clemă-pe inserție-care poate măsura simultan debitul și temperatura, așa cum se arată în imaginea de mai jos:

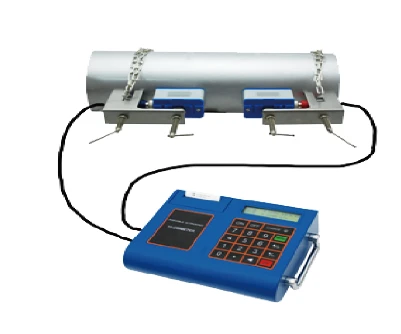

2. Senzor debitmetru cu ultrasunete portabil
prezentat in imaginea de mai jos:
3. Tabel de selecție a tipului de senzor:
Tipul de senzor este selectat pe baza temperaturii lichidului și a intervalului de diametre a conductei pentru a se potrivi cu cel mai potrivit tip de senzor și pentru a asigura precizia măsurării.
|
Fixați-Tip |
Model |
Precizie |
Clasa de protectie |
Măsurarea dimensiunii țevii |
Temperatura medie |
|
Standrad |
TS-2 |
±1% |
IP68
|
DN25-DN100mm |
-30 de grade -90 de grade
|
|
TM-1 |
DN50-DN700mm |
||||
|
TL-1 |
DN300-DN3000mm |
||||
|
Standard de temperatură ridicată |
TS-2-HT |
DN25-DN100mm |
-30 de grade -160 de grade
|
||
|
TM-1-HT |
DN50-DN700mm |
||||
|
TL-1-HT |
DN300-DN3000mm |
||||
|
Suport de montare |
HS |
DN25-DN100mm |
-30 de grade -90 de grade
|
||
|
HM |
DN50-DN300mm |
||||
|
EB-1 |
DN300-DN700mm |
||||
|
Suport de montare la temperaturi ridicate |
HS-HT |
DN25-DN100mm |
-30 de grade -160 de grade
|
||
|
HM-HT |
DN50-DN300mm |
||||
|
EB-1-HT |
DN300-DN700mm |
|
Traductor de temperatură |
Imagine |
Model |
Domeniul de măsurare |
Temperatură |
Tăiați apa |
|
Fixați-vă |
|
CT-1 |
DN50-6000 |
-40 ~ 160 de grade |
Nu este nevoie |
|
Inserare |
|
TCT-1 |
DN50-6000 |
-40 ~ 160 de grade |
Nevoie |
|
Inserare sub presiune |
|
PCT-1 |
DN50-6000 |
-40 ~ 160 de grade |
Nu este nevoie |
|
Inserare dimensiuni mici |
|
SCT-1 |
< DN50 |
-40 ~ 160 de grade |
Nevoie |
4. Specificații și parametri fixe:
※ Precizie: 1%,
※ Repetabilitate: mai bună de 0,2%,
※ Alimentare: DC8-36V, AC85-265V,
※ Curent de lucru: 50Ma,
※ Afișaj: afișaj LCD cu iluminare din spate,
※ Gama adecvată de diametre a țevii: DN15-DN6000,
※ Ieșire: comunicare RS485, ieșire 4-20MA, ieșire impuls,
Specificații și parametri portabili:
|
Liniaritate |
0.5% |
|
Repetabilitate |
0.2% |
|
Precizie |
±1% of reading at rates>0,2 mps |
|
Timp de răspuns |
0-999 de secunde, configurabil de utilizator |
|
Viteză |
±32 m/s |
|
Dimensiunea conductei |
15mm-6000mm |
|
Totalizator |
Totaluri din 7 cifre pentru flo,w net, pozitiv și, respectiv, negativ |
|
Tipuri de lichide |
Practic toate lichidele |
|
Securitate |
Configurați valori pentru Blocarea modificărilor. Codul de acces trebuie deblocat |
|
Afişa |
4x8 caractere chinezești sau 4x16 litere engleze |
|
Interfață de comunicare |
RS-232, baud rate: de la 75 la 57600. Protocolul realizat de producător este compatibil cu cel al debitmetrului cu ultrasunete FUJI. Protocoalele utilizatorului pot fi realizate în funcție de cerințele utilizatorului |
|
Lungimea cablului traductorului |
Standard 5m x 2, opțional 10m x 2 |
|
Alimentare electrică |
3 baterii AAA încorporate-ni-H. Când este complet reîncărcat, va dura peste 12 ore de funcționare. 100V-240VAC pentru încărcător |
|
Logger de date |
Data logger{0}}încorporat poate stoca peste 2000 de linii de date |
|
Totalizator manual |
7-digite apăsați-tasta-pentru a porni totalizatorul pentru calibrare |
|
Materialul carcasei |
ABS |
|
Dimensiunea carcasei |
210x90x30mm |
|
Greutate unitară |
500g cu baterii |
5. Imagini de producție de debitmetru:
Imagini care arată costurile de producție ale diferitelor tipuri de senzori debitmetru cu ultrasunete.
Debitmetru cu ultrasunete TUF2000H
Debitmetru cu ultrasunete TUF2000S
Debitmetru cu ultrasunete TUF2000B
Placa principală a debitmetrului cu ultrasunete
Debitmetru cu ultrasunete TUF2000P
Clemă externă-pe senzorul de debit
7. RFQ:
Î1. Ce produse și servicii puteți oferi?
R1: Putem oferi servicii de debitmetru cu un-stop. Produsele noastre includ diverse debitmetre industriale, contoare industriale de apă cu ultrasunete, transmițătoare de presiune diferențială, transmițătoare de presiune și alte instrumente și contoare.
Q2. Care sunt condițiile dvs. de ambalare?
A2: În general, alegem ambalajul cel mai potrivit și sigur în funcție de greutatea produsului și de metoda de transport.
Q3. Care este timpul dvs. de livrare?
A3: Avem un inventar mare de materii prime și echipamente de configurare standard. De exemplu, pentru tipurile standard de până la 50 de unități, timpul estimat de producție și calibrare după primirea comenzii confirmate este de 2 zile lucrătoare.
Î4. Care este cantitatea dumneavoastră minimă de comandă?
A4: Cantitatea noastră minimă de comandă este de 1 unitate.
Î5. Cum asigurați o calitate bună a produsului?
A5: Avem un sistem complet de control al calității; toate produsele noastre sunt supuse unei inspecții complete de către departamentele IQC și OQC înainte de a fi livrate clienților.
Î6. Puteți accepta marca OEM?
A6: Da, putem accepta branding OEM fără costuri suplimentare.
