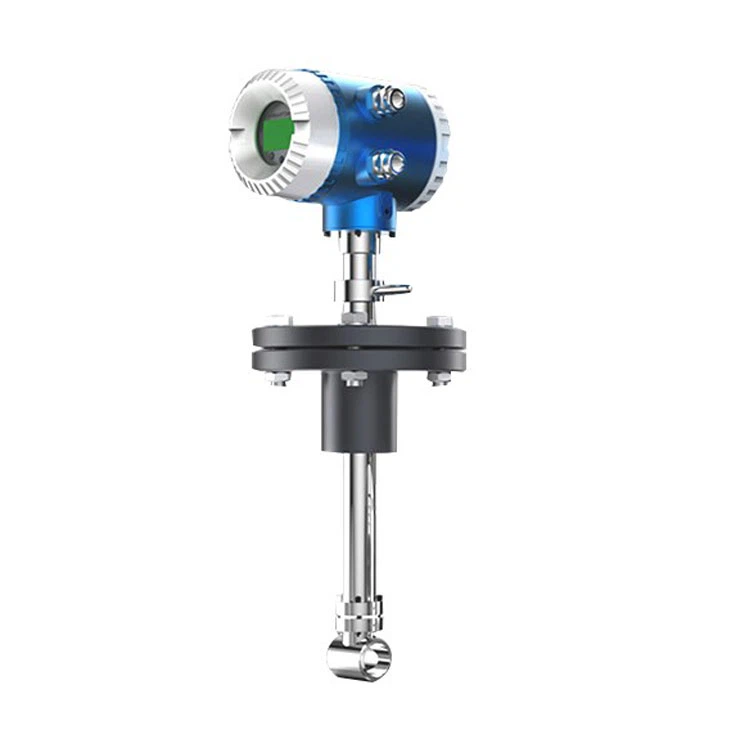

Debitmetru vortex plug-in Parametri tehnici de bază:
Diameter Diametru nominal: 15 ~ 2500mm
◇ Mediu de măsurare: lichid, gaz, abur
Temperature Temperatura mediului: -40 ~ 350 ℃ (tip capacitiv: -60 ~ 450 ℃)
◇ Mod de conectare: tip de montare a cardului cu flanșă, tip cu flanșă, tip plug-in
Pressure Presiune nominală: 2.5MPa, 4.0MPa, 6.9MPa, 25MPa
◇ Grad de precizie: 1,0 (lichid, gaz), 1,5 (abur), 2,5 (plug-in)
◇ Repetabilitate: ≤0,3%, 0,5%, 1,0%
◇ Material caroserie: oțel inoxidabil 304, oțel inoxidabil 316L
Resistance Rezistență la sarcină:<>
◇ Alimentare: 24VDC, baterie litiu 3,6V
Signal Semnal de ieșire: frecvență impuls, 4 ~ 20mADC, RS485, protocol Hart
◇ Gama de viteză: lichid 0,5 ~ 6m / s, gaz 5 ~ 60m / s
◇ Grad de protecție împotriva exploziei: iaⅡCT1 — T6 tip intrinsec sigur (utilizat cu bariera de siguranță Zener)
Level Nivel de protecție: IP65, IP67, IP68
Mai multe debitmetre vortex
Gama debitului
| Calibru instrument (mm) | lichid | Gaz | ||
Domeniu de măsurare (m3 / h) | Gama de frecvență de ieșire (Hz) | Domeniu de măsurare (m3 / h) | Gama de frecvență de ieșire (Hz) | |
15 | 0.3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0.6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1.2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1.8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~216 |
Metoda de instalare
(1) Instalarea debitmetrului Insertionvortex așa cum se arată mai jos, atunci când este necesară compensarea presiunii sau temperaturii, ar trebui să fie furnizate un transmițător de presiune separat și un transmițător de temperatură. Poziția orificiului de presare este setată la 3 până la 5DN în aval de senzor, iar diametrul orificiului de presare este de 6 până la 13 mm. Punctul de măsurare a temperaturii este setat la 6 ~ 8DN în aval de senzor. (așa cum se arată în Figura 3 de mai sus)
(2) Când debitmetrul vortex montat cu flanșă este instalat pe conductă, pentru a asigura o instalare precisă și fiabilă, debitmetrul vortex și flanșa montată pe card pot fi înșurubate mai întâi, iar apoi flanșa fixată este sudată. Pe țeavă. Pentru a preveni deteriorarea debitmetrului vortex din cauza temperaturii excesive în timpul sudării, trebuie efectuată mai întâi sudarea prin puncte, apoi debitmetrul vortex trebuie îndepărtat și apoi sudat.
(3) Pentru a facilita întreținerea și inspecția, poate fi prevăzută o conductă de bypass, care este instalată pe debitmetrul vortex și în afara secțiunii țevii drepte aval pentru a preveni afectarea măsurării debitmetrului vortex.
(4) Instalarea debitmetrului vortex de tip anti-cădere se va efectua în conformitate cu prevederile relevante din GB383.15-2000" Echipamente electrice pentru atmosfere cu gaze explozive" ;, Partea 15:" Instalare electrică de locații periculoase (cu excepția minelor de cărbune)" ;.
PTermeni de plată
1. Port de încărcare: Shanghai China
2. Eșantioane Timp de conducere: 3-7 zile lucrătoare
3. Termen de livrare: În termen de 7-15 zile de la plată
4. Plata: T / T, Western Union
